磷酸铁锂的理论压实密度为3.6，但目前行业平均水平仅为2.4-2.5g。国内有两家顶尖企业能够达到2.7-2.8的水平。通过招标信息可以看出，大部分采购的磷酸铁锂压实密度在2.6到2.75之间。磷酸锰铁锂在国内的平均压实密度为2.3-2.4，但国轩高科通过特定手段将其提高到了最高2.68，平均2.62的水平。
提升磷酸铁锂和磷酸锰铁锂压实密度的方法包括提高烧结温度和延长保温时间，但这会产生磷化铁、焦磷酸铁等副产物，影响电池安全性能。在电芯制造过程中，通过干法提升极片压实度可以有效提高材料的压实密度。干法电极可以做到更大的压实密度，且裂纹、微孔等问题更少。极片压实密度可以从2.4提升至3.0。

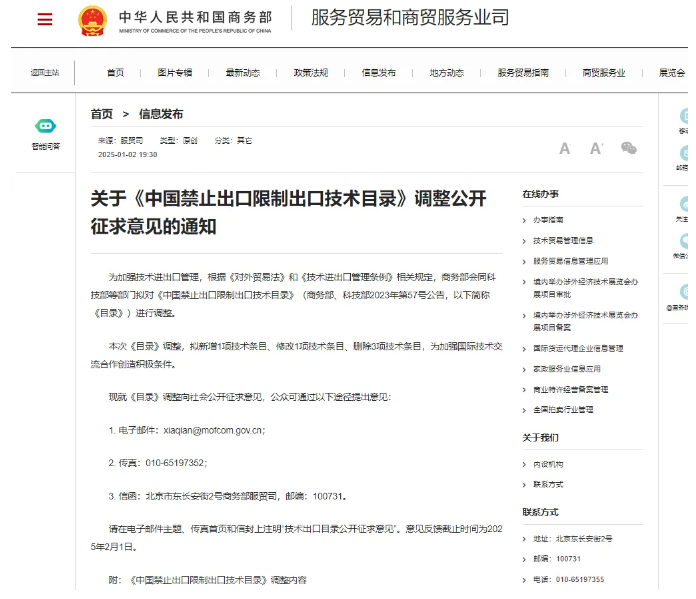

相关政策文件如下：
《中国禁止出口限制出口技术目录》调整内容正文中涉及磷酸铁锂制备技术的内容为：
（二）化学原料和化学制品制造业新增电池正极材料制备技术（编号：252604X），控制要点：
1.同时满足以下条件的电池用磷酸铁锂制备技术
（1）化学通式 LixFeyMzPO4，其中x，y，z≥0，M为除Li、Fe 之外的其他一个或多个元素
（2）该材料在 300MPa 下粉体压实密度≥2.58g/cc，0.1C可逆容量≥160mAh/g，首次库伦效率≥97%
2.同时满足以下条件的电池用磷酸锰铁锂制备技术
（1）化学通式 LixFeyMnzMaPO4，其中x，y，z，a≥0，M 为除 Li、Fe、Mn 之外的一个或多个元素
（2）该材料在 300MPa 下粉体压实密度≥2.38g/cc，0.1C 首次库伦效率≥90%，0.1C 可逆容量≥155mAh/g，0.1C平均电压≥3.85V，1C 放电容量保持率≥97%，2C 放电容量保持率≥95%
3.磷酸盐正极原材料制备技术
（1）磷酸铁、磷酸铁锰、电池用草酸亚铁、电池用磷酸二（一）氢锂、电池用磷酸锂制备工艺，其中磷酸铁同时满足以下条件：振实密度＞2.1g/cc，磁性异物＜10ppb”。
大会时间：2025年921-23日（21报到）
大会地点：中国•常州（或苏州）
（包括但不限于）
超快充技术爆发背景下磷酸盐系电池、磷系材料企业发展机遇；
磷酸铁锂技术创新和应用实践；
磷酸锰铁锂电池技术发展与市场分析；
磷酸锰铁锂材料制备、掺杂比例和改性技术；
高压密磷酸铁锂市场需求与发展趋势；
高压实密度磷酸铁锂多工艺技术路线进展；
一次烧结高压实铁锂工艺技术优化路径探讨；
铁红工艺生产高压密磷酸铁锂探讨及实践；
磷酸铁掺钛成本、性能与安全性研究；
磷酸铁大化工模式下的磷化工企业机遇与挑战；
快充电池用石墨技术创新（晶体、电极结构等）；
多孔炭材料制备与结构调控；
CVD法制备硅碳负极材料工艺优化策略；
新型多孔碳材料合成技术与装备
申请报告：张老师 131-2690-4348（同微信）
